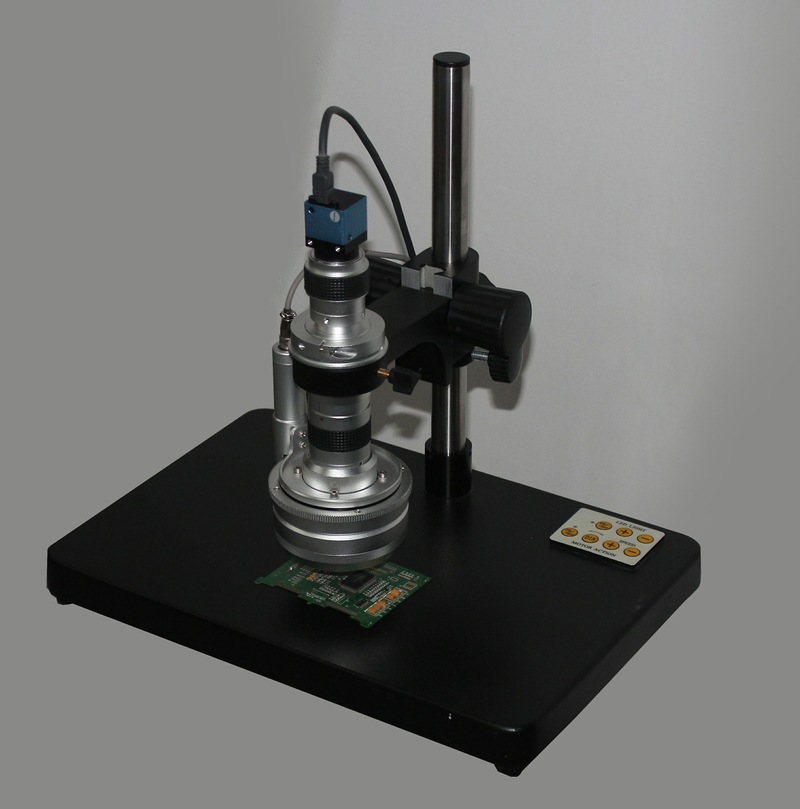

JV系列连续变倍视频显微镜，采用先进的光学系统和精密机械机构，变倍过程全程同轴共焦。适用于电子设备、半导体、LCD、LED等领域的数码成像观察、检测和测量。可使用各种LED近轴照明，满足观察不同物体的需要。JV-300分系列为大景深连续变倍视频显微镜，采用大景深光学技术，具有立体感强、对比度高，通过电动、手动三维旋转观测等附件，特别适合观测元器件锡球、电接头及金属孔内部、侧壁等的加工质量。
主要技术参数：
● 变倍过程全程同轴共焦
● 物镜连续变倍0.7X～4.5X
● 工作距离主机90mm,3D20mm
● 主机配合尺寸Φ39.65mm，加接套为Φ50mm
● 0.5X、1X（标准配置） CCD接头可选（CCD为选购件）
● 可调光LED环形光源
● 可配不同观察角度手动或电动3D旋转体，工作距离有所不同；厂家将另提供准确数据。
● 各种底座可选，标配光源底座：配输入AC85V-265V，50Hz-60Hz,输出12V，5A变压器
● 如何选择适宜的倍率
选择适宜的倍率，可根据下列公式得出：
总放大倍数 =镜体放大倍数×CCD接头倍数×数字放大倍数
物方视场直径 = CCD摄像机靶面对角线尺寸/物镜放大倍率/CCD接头倍数
CCD摄像机元素尺寸 (单位：毫米)
数字放大倍率=显示器的显示屏对角线尺寸/CCD摄像头靶面对角线尺寸
例如：8″监视器配1/3″CCD摄像头的数字放大倍率==33.87
17″监视器配1/3″CCD摄像头的数字放大倍率==71.97
光学放大倍率(CCD为1X) | 2/3″ (长×宽×对角) | 配监视器总放大倍率 | 1/2″ (长×宽×对角) | 监视器放大倍率 | 1/3″ (长×宽×对角) | 监视器放大倍率 | |||
8″ | 14″ | 8″ | 14″ | 8″ | 14″ | ||||
0.7X | 9.4×12.6×15.7 | 12.93 | 22.63 | 6.9×9.1×11.4 | 17.78 | 28.9 | 5.1×6.9×8.6 | 23.71 | 38.5 |
1 X | 6.6×8.8×11.0 | 18.47 | 32.33 | 4.8×6.4×8.0 | 25.4 | 44.5 | 3.6×4.8×6.0 | 33.87 | 59.27 |
1.5 X | 4.4×5.9×7.3 | 27.71 | 48.5 | 3.2×4.3×5.3 | 38.1 | 66.8 | 2.4×3.2×4.0 | 50.80 | 89.0 |
2 X | 3.3×4.4×5.5 | 36.94 | 64.6 | 2.4×3.2×4.0 | 50.8 | 89.0 | 1.8×2.4×3.0 | 67.73 | 119 |
2.5 X | 2.6×3.5×4.4 | 46.18 | 80.8 | 1.9×2.6×3.2 | 63.5 | 111 | 1.4×1.9×2.4 | 84.67 | 148 |
3 X | 2.2×2.9×3.7 | 55.41 | 96.9 | 1.6×2.1×2.7 | 76.2 | 134 | 1.2×1.6×2.0 | 101.6 | 178 |
3.5 X | 1.9×2.5×3.1 | 64.65 | 113 | 1.4×1.8×2.3 | 88.9 | 156 | 1.0×1.4×1.7 | 118.5 | 208 |
4 X | 1.7×2.2×2.8 | 73.88 | 129 | 1.2×1.6×2.0 | 101.6 | 178 | 0.9×1.2×1.5 | 135.5 | 237 |
4.5 X | 1.5×2.0×2.4 | 83.12 | 145 | 1.1×1.4×1.8 | 114.3 | 200 | 0.8×1.1×1.3 | 152.4 | 267 |
