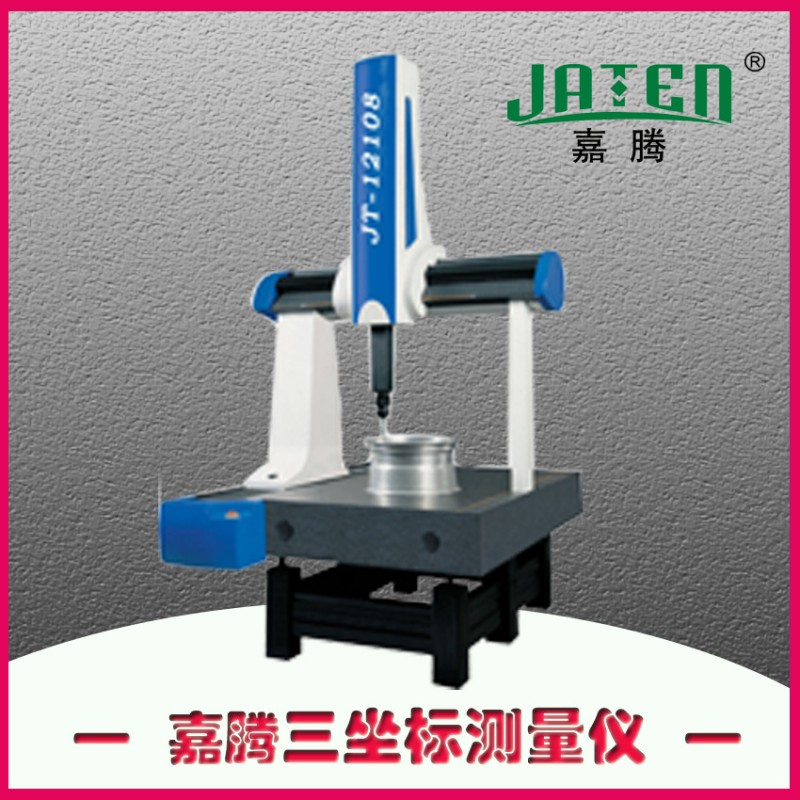

东莞市嘉腾仪器仪表有限公司是一家专业从事研发生产影像测量仪、三坐标测量机、投影仪、工具显微镜、数据处理器（数 显箱）等多系列产品的厂家.公司集精密光学仪器、自动化控制系统研发、设计、制造、销售、服务于一体,是国家高新科技生产制造企业.目前在全球拥有四家贸易公司，一家综合性科研中心，一家现代化生产基地。
公司充分发挥光学和自控技术领域的科技人才优势，公司依托科技人才优势以光学测量仪器、可靠性测试方案、自动化生产设备、物流周转箱为主的系列产品开发，公司的主要产品有:影像测量仪,三坐标测量机,测量投影仪,工具显微镜,数据处理器,数显箱,影像测量仪,三次元测量机,二次元影像测量仪等各类光学设备仪器.多年来产品已远销世界四十多个国家和地区，深受用户好评与信赖! 欢迎广大商友前来咨询订购!

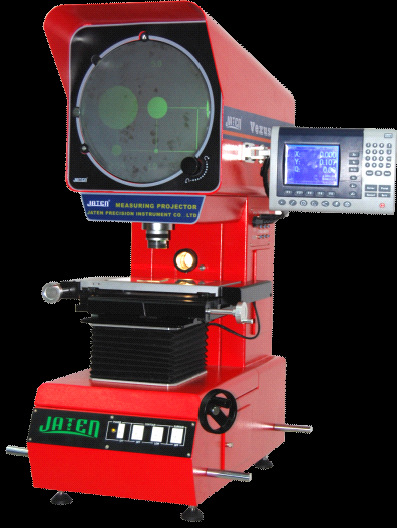

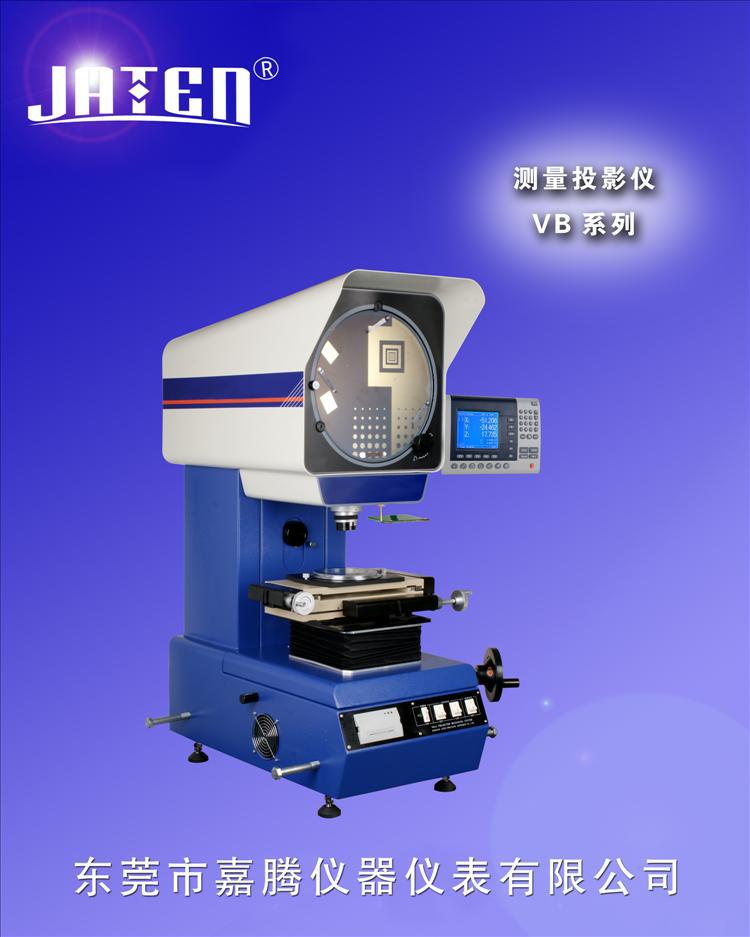

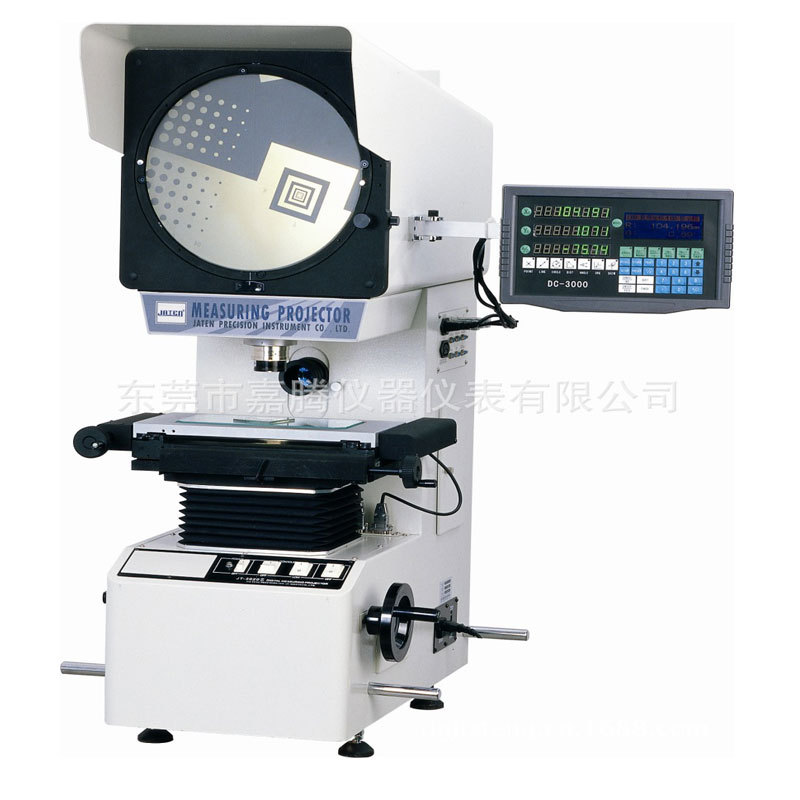

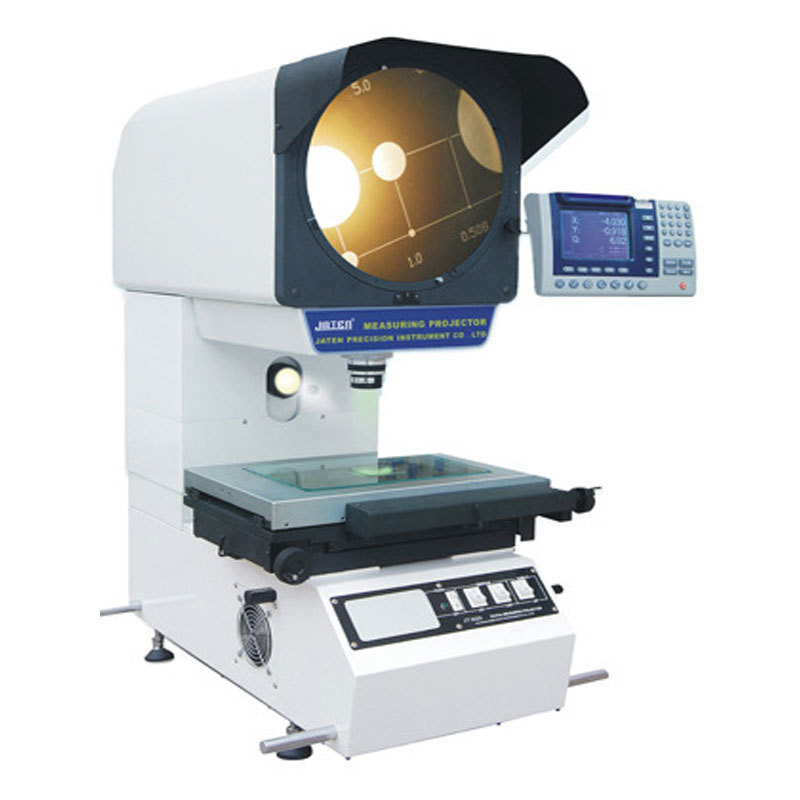

立式测量投影仪 嘉腾VB系列精密投影仪（专注研发 送货上门）介绍
仪器简介： | VB12系列立式测量投影仪物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%；座标测量示值误差可达(3+L/200)μm。 | |||||||

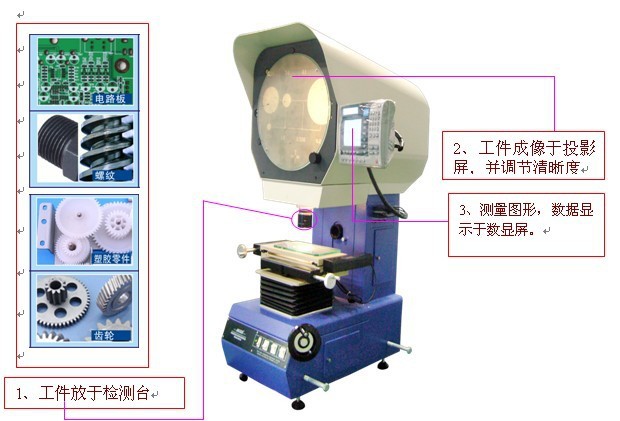

仪器用途：
| 仪器特点： VB12系列测量投影仪光学系统品质优良，物镜成像清晰，放大倍率准确。在透射光照明下，轮廓测量误差小于0.08%；座标测量示值误差可达(3+L/200)μm，L为被测长度(单位：mm)； VB12系列配有专用微型打印机和脚踏开关，数据输出和采样十分方便，工件影像可以是全正像也可为倒像。 VB12系列Z轴升降采用导轨的传送方法，提高了其机身的稳定性及耐久性，投影仪成像清晰、放大倍率准确。 | |||||||
仪器规格参数： | ||||||||
仪器型号 | JTVB12-1550 | JTVB12-2010 | ||||||
工 作 台 | 金属台面尺寸(mm) | 340×152 | 350×170 | |||||
玻璃台面尺寸(mm) | 196×96 | 246×120 | ||||||
X坐标行程(mm) | 150 | 200 | ||||||
Y坐标行程(mm) | 50 | 100 | ||||||
Z坐标行程(mm) | 100（调焦） | |||||||
坐标示值误差(um) | 3+L/200 | |||||||
X、Y坐标数显解析度 | 0.0005mm | |||||||
外形尺寸(长×宽×高) | 785×575×1136mm | |||||||
仪器重量(Kg) | 160 | 180 | ||||||
投 影 屏 | 投影屏尺寸(mm) | ￠300mm,使用范围>￠300(刻有米字线) | ||||||
投影旋转范围 | 0~360° | |||||||
旋转角度数显解析度 | 1′或0.01° | |||||||
物镜 | 放大倍数 | 10X（标配） | 20X（选配） | 50X（选配） | 100X（选配） | |||
物方视场(mm) | ￠30 | ￠15 | ￠6 | ￠3 | ||||
物方工作距离(mm) | 77.7 | 44.3 | 38.4 | 25.3 | ||||
测量最大高度(mm) | 90 | |||||||
数据处理系统 | DP300多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、线、距离，角度检测RS-232数据输出 | |||||||
仪器照明 | 透射与反射照明光源为24V/150W卤素灯（带照明光线） | |||||||
仪器电源 | 110V/220V(AC)，50/60Hz，总功率400W | |||||||
冷却方式 | 强制风冷(3轴流风扇) | |||||||
建议工作台尺寸及承重 | (长宽高：1000×550×630mm) >250kg | |||||||
